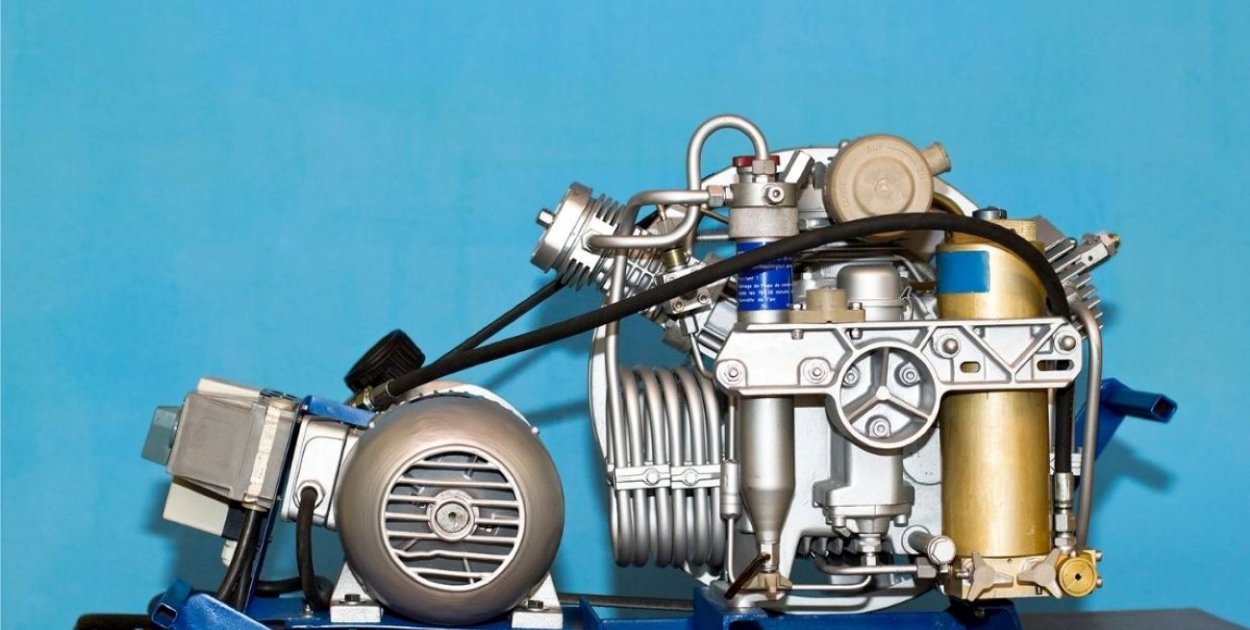

Regulacja wyłącznika ciśnieniowego (presostatu) w sprężarce tłokowej

Poprawne ustawienie parametrów pracy kompresora decyduje o jego wydajności oraz bezpieczeństwie całego systemu pneumatycznego. Czy wiesz, jak samodzielnie i bezpiecznie dostosować progi załączania oraz wyłączania urządzenia, aby uniknąć awarii silnika? Poniżej przedstawiamy instrukcję regulacji presostatu!

Na czym polega regulacja presostatu?

Mechanizm działania wyłącznika ciśnieniowego opiera się na prostym układzie mechanicznym ukrytym pod plastikową osłoną. Sercem tego systemu są dwie śruby regulacyjne oddziałujące bezpośrednio na sprężyny wewnątrz modułu. Większa z nich odpowiada za wyznaczenie głównego poziomu ciśnienia, po którego osiągnięciu następuje przerwanie obwodu elektrycznego i zatrzymanie pracy. Obrót tego elementu w prawą stronę podnosi zadaną wartość, a ruch w lewo skutkuje jej obniżeniem.

Zmienione ustawienie progu odcięcia prądu wymusza zazwyczaj skorygowanie mniejszej śruby, która służy do określenia histerezy. Ten parametr definiuje różnicę między punktem zatrzymania a momentem ponownego startu maszyny. Wszelkie modyfikacje warto wprowadzać małymi krokami – nawet niewielki obrót znacząco wpływa na zachowanie urządzenia.

Jak wyregulować presostat?

Prawidłowe przeprowadzenie procedury wymaga zachowania odpowiedniej kolejności działań oraz dbałości o detale techniczne. Nieprzemyślane zmiany mogą doprowadzić do niestabilności systemu, dlatego każda modyfikacja powinna być świadoma i oparta na bieżących odczytach z urządzeń pomiarowych.

Przygotowanie stanowiska pracy

Pierwszym krokiem jest całkowite odłączenie zasilania elektrycznego, aby wyeliminować ryzyko porażenia prądem. Następnie należy otworzyć zawór spustowy i wypuścić nagromadzone powietrze, aż wskazówka manometru spadnie do zera. Dopiero w takim stanie można bezpiecznie przystąpić do ingerencji w podzespoły wewnętrzne, mając pewność, że wewnątrz układu nie zalega ciśnienie resztkowe mogące uszkodzić mechanizm podczas demontażu.

Odsłonięcie mechanizmu i lokalizacja śrub

Zdejmij plastikową osłonę, którą zazwyczaj trzyma jedna śruba lub zatrzaski. Wewnątrz znajdziesz mechanizm oparty na sprężynach dociskowych. Większa z nich odpowiada za ciśnienie górne, mniejsza zaś za różnicę ciśnień, czyli tzw. deltę. Warto zapamiętać ich pierwotne położenie przed rozpoczęciem jakichkolwiek manewrów, a najlepiej oznaczyć je markerem na gwincie, co ułatwi ewentualny powrót do ustawień fabrycznych w razie błędu.

Ustawianie ciśnienia wyłączania

Aby podnieść próg, przy którym sprężarka tłokowa przestaje dobijać powietrze, należy dokręcić dużą śrubę zgodnie z ruchem wskazówek zegara. Jeśli celem jest uzyskanie mniejszego ciśnienia końcowego, śrubę tę należy odkręcić, co zmniejszy napięcie sprężyny głównej i spowoduje szybsze rozwarcie styków. Należy pamiętać, że parametry te muszą mieścić się w granicach określonych w specyfikacji producenta, aby nie doprowadzić do przeciążenia silnika lub rozszczelnienia zbiornika.

Kontrola różnicy ciśnień

Operowanie mniejszą śrubą pozwala ustalić moment, w którym urządzenie wznowi pracę po spadku ciśnienia w instalacji. Dokręcanie tego elementu zazwyczaj zwiększa dystans między punktem wyłączenia a włączenia, co jest istotne w systemach o dużym poborze powietrza. Zbyt mała różnica wymusza częste starty silnika, co drastycznie skraca żywotność styków oraz elementów rozruchowych, prowadząc do ich przedwczesnego wypalenia.

Weryfikacja ustawień w praktyce

Po zakończeniu kalibracji i zamontowaniu obudowy należy podłączyć zasilanie i uruchomić cykl napełniania zbiornika. Obserwacja manometru pozwoli stwierdzić, czy progi zadziałały w oczekiwanych momentach i czy zawór odprężający poprawnie upuścił powietrze z głowicy po zatrzymaniu pracy. W razie rozbieżności procedurę należy powtórzyć aż do uzyskania idealnego rezultatu, każdorazowo pamiętając o wcześniejszym odłączeniu napięcia przed zdjęciem pokrywy.

Dlaczego warto wiedzieć, jak wyregulować presostat?

Samodzielne ustawienie wyłącznika to nie tylko wygoda, ale i sposób na lepszą pracę całego systemu pneumatycznego. Znajomość tych mechanizmów pozwala szybko zareagować, gdy urządzenie zaczyna działać nieekonomicznie. Prawidłowa konfiguracja zapewnia wymierne korzyści, takie jak:

• ochrona przed przeciążeniem – dobrze ustawiony wyłącznik zabezpiecza zbiornik i instalację przed skutkami nadmiernego wzrostu ciśnienia;
• trwałość układu napędowego – rzadsze włączanie się silnika chroni styki i części mechaniczne przed szybkim zużyciem;
• oszczędność energii – odpowiednie progi sprawiają, że sprężarki tłokowe pobierają prąd tylko wtedy, gdy jest to niezbędne;
• stabilność parametrów wyjściowych – właściwa regulacja niweluje wahania ciśnienia w sieci, co poprawia komfort operowania narzędziami;
• dopasowanie do instalacji – regulacja pozwala dostosować ciśnienie do konkretnych potrzeb Twojej instalacji czy używanych narzędzi.

Umiejętność konfiguracji presostatu to podstawa dbania o sprzęt w każdym warsztacie. Świadoma obsługa ogranicza ryzyko awarii i sprawia, że każda sprężarka tłokowa pracuje wydajniej.
